شیفلر مزید تیار کرتا ہے ونڈ ٹربائن گیئر باکسز ہائیڈرو ڈائنامک پلین بیئرنگز - بیئرنگ ٹیکنالوجی میں اہم پیشرفت - خبریں

wind power

شیفلر نے ونڈ ٹربائن گیئر باکسز کے بیئرنگ سلوشنز میں پلینٹری گیئرز کے لیے سپورٹ کے ساتھ ایک سادہ بیئرنگ ارینجمنٹ متعارف کروا کر اپنی مارکیٹ پوزیشن کو مزید مضبوط کیا ہے۔

جدید ہائی پرفارمنس ونڈ ٹربائن گیئر بکس اکثر بڑھتے ہوئے ٹارک کو سنبھالنے کے لیے متعدد سیاروں کے گیئرز سے لیس ہوتے ہیں۔

ہیمبرگ، جرمنی میں حالیہ ہوا کی توانائی کی نمائش میں، شیفلر نے ہائیڈرو ڈائنامک سلائیڈنگ بیرنگز کو دکھایا۔ اس سیریز میں سادہ بیرنگ بہت چھوٹی تنصیب کی جگہوں پر گیئر باکس کی طاقت کی کثافت کو بڑھانے میں بھی مدد کر سکتے ہیں۔

بیئرنگ کی تانبے کی سلائیڈنگ پرت صرف چند ملی میٹر موٹی ہے اور اسے اضافی مینوفیکچرنگ ٹیکنالوجی کا استعمال کرتے ہوئے براہ راست سیارے کے گیئر جرنل کی سطح پر لگایا جاتا ہے۔ جرنل اور سلائیڈنگ پرت کیمیائی طور پر بندھے ہوئے ہیں اور ان کی سروس لائف دہائیوں تک ہے۔

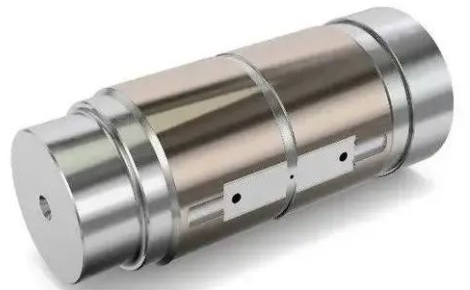

bronze sliding layer hydrodynamic plain bearings

اضافی طور پر تیار کردہ کانسی کی سلائیڈنگ پرت ہائیڈروڈینامک سادہ بیرنگ:

ونڈ ٹربائن گیئر باکسز کی ترقی کا ایک نیا باب

بیرنگ کو ایک جامع نظام کے تصور کے ساتھ ڈیزائن کیا گیا ہے۔

پورے بیئرنگ سسٹم کے محدود عنصر کے طریقہ کار کی نقلی عمل کی بنیاد پر، شیفلر سادہ بیرنگ ڈیزائن کرنے کے لیے elastohydrodynamic (EHD) سمولیشن ٹولز کا استعمال کرتا ہے۔

ڈیزائن کا عمل سب سے پتلی چکنا کرنے والی فلم کی موٹائی اور سطحوں کی مکمل علیحدگی کو حاصل کرنے کی کوشش کرتا ہے۔ صفر پہننے کے حالات حاصل کرنے کے لیے، شیفلر نے صارفین کے لیے ایک تفصیلی تکنیکی ڈیزائن کا عمل تیار کیا ہے۔

ونڈ ٹربائن گیئر باکس کی ترقی میں راہنمائی کرنا

گیئرز کے اندر بڑھتے ہوئے ٹارک کی کثافت سے نمٹنے کے لیے، گیئر باکس بنانے والے طریقوں میں سے ایک ہر مرحلے پر سیاروں کے گیئرز کی تعداد میں اضافہ کر رہے ہیں۔ اس طرح، اعلی ٹارک اسی تنصیب کی جگہ میں منتقل کیا جا سکتا ہے.

تاہم، رولنگ بیئرنگ سلوشنز میں اسپیس سائز کی حد ہوتی ہے، اور گرہوں کے گیئرز کے چھوٹے سائز کے ساتھ بھی، وہ ایپلی کیشنز کے ساتھ مطابقت نہیں رکھتے ہیں۔ سادہ بیئرنگ سلوشن کا چھوٹا قطر اس سلسلے میں فیصلہ کن فائدہ ہے۔

تانبے کی جھاڑی اور سیاروں کے گیئر جرنل کو ایک میں ملایا گیا ہے، جو موجودہ تکنیکی ترقی کی تازہ ترین سطح کی نمائندگی کرتا ہے۔ جدید اضافی مینوفیکچرنگ کے عمل کا استعمال کرتے ہوئے سادہ بیئرنگ میں پن کا براہ راست انضمام ٹیکنالوجی کو مزید آگے بڑھاتا ہے۔
Installation example of a Schaeffler bronze sliding layer planetary pin
فیگ بیئرنگ ہاٹ سیلنگ لسٹ

ماڈل	برانڈ	اندر (MM)	باہر (MM)	WIDTH(MM)
QJ219-N2-MPA-C3	FAG	95	170	32
QJ224-N2-MPA	FAG	120	215	40
QJ224-N2-MPA-C3	FAG	120	215	40
QJ226-N2-MPA	FAG	130	230	40
QJ226-N2-MPA-C3	FAG	130	230	40
QJ228-N2-MPA	FAG	140	250	42
QJ228-N2-MPA-C3	FAG	140	250	42
QJ230-N2-MPA	FAG	150	270	45
QJ230-N2-MPA-C3	FAG	150	270	45
QJ232-N2-MPA	FAG	160	290	48
QJ232-N2-MPA-C3	FAG	160	290	48
QJ234-N2-MPA	FAG	170	310	52
QJ234-N2-MPA-C3	FAG	170	310	52
QJ236-N2-MPA	FAG	180	320	52
QJ236-N2-MPA-C3	FAG	180	320	52
QJ208-XL-MPA	FAG	40	80	18
QJ208-XL-MPA-C3	FAG	40	80	18
QJ209-XL-MPA	FAG	45	85	19
QJ210-XL-MPA	FAG	50	90	20
QJ211-XL-MPA	FAG	55	100	21
QJ1252-N2-MPA	FAG	260	480	90
QJ1984-N2-MPA	FAG	420	560	65
QJ219-N2-MPA	FAG	95	170	32
QJ220-N2-MPA	FAG	100	180	34
QJ220-N2-MPA-C3	FAG	100	180	34
QJ226-N2-MPA	FAG	130	230	40
QJ226-N2-MPA-C3	FAG	130	230	40
QJ228-N2-MPA	FAG	140	250	42
QJ228-N2-MPA-C3	FAG	140	250	42
QJ230-N2-MPA	FAG	150	270	45
QJ230-N2-MPA-C3	FAG	150	270	45
QJ240-N2-MPA	FAG	200	360	58
QJ205-XL-MPA	FAG	25	52	15
QJ206-XL-MPA	FAG	30	62	16
QJ209-XL-MPA-C3	FAG	45	85	19
QJ210-XL-MPA	FAG	50	90	20
QJ210-XL-MPA-C3	FAG	50	90	20
QJ211-XL-MPA-C3	FAG	55	100	21
QJ212-XL-MPA	FAG	60	110	22
QJ212-XL-MPA-C3	FAG	60	110	22
QJ305-XL-MPA	FAG	25	62	17
QJ306-XL-MPA	FAG	30	72	19
QJ306-XL-MPA-C3	FAG	30	72	19
QJ307-XL-MPA	FAG	35	80	21
QJ307-XL-MPA-C3	FAG	35	80	21
QJ308-XL-MPA	FAG	40	90	23
QJ309-XL-MPA	FAG	45	100	25
QJ310-XL-MPA-C3	FAG	50	110	27
QJ1252-N2-MPA	FAG	260	480	90
QJ1984-N2-MPA	FAG	420	560	65
QJ219-N2-MPA	FAG	95	170	32
QJ220-N2-MPA	FAG	100	180	34
QJ220-N2-MPA-C3	FAG	100	180	34
QJ222-N2-MPA	FAG	110	200	38
QJ222-N2-MPA-C3	FAG	110	200	38
QJ240-N2-MPA	FAG	200	360	58
QJ244-N2-MPA-C3	FAG	220	400	65
QJ205-XL-MPA	FAG	25	52	15
QJ206-XL-MPA	FAG	30	62	16
QJ207-XL-MPA	FAG	35	72	17
QJ319-N2-MPA	FAG	95	200	45
QJ320-N2-MPA	FAG	100	215	47
QJ320-N2-MPA-C3	FAG	100	215	47
QJ322-N2-MPA	FAG	110	240	50
QJ322-N2-MPA-C3	FAG	110	240	50
QJ324-N2-MPA	FAG	120	260	55
QJ326-N2-MPA	FAG	130	280	58
QJ326-N2-MPA-C3	FAG	130	280	58
QJ328-N2-MPA-C3	FAG	140	300	62
QJ330-N2-MPA	FAG	150	320	65
QJ332-N2-MPA	FAG	160	340	68
QJ332-N2-MPA-C3	FAG	160	340	68
QJ334-N2-MPA	FAG	170	360	72
QJ336-N2-MPA	FAG	180	380	75
QJ306-XL-MPA	FAG	30	72	19
QJ307-XL-MPA	FAG	35	80	21
QJ307-XL-MPA-C3	FAG	35	80	21
QJ308-XL-MPA	FAG	40	90	23
QJ212-XL-TVP	FAG	60	110	22
QJ215-XL-TVP	FAG	75	130	25
QJ315-XL-N2-MPA	FAG	75	160	37
QJ306-XL-TVP-C3	FAG	30	72	19
QJ309-XL-TVP	FAG	45	100	25
QJ311-XL-MPA	FAG	55	120	29
QJ312-XL-MPA	FAG	60	130	31
QJ314-XL-N2-MPA	FAG	70	150	35
QJ315-XL-N2-MPA-C3	FAG	75	160	37
QJ305-XL-TVP	FAG	25	62	17
QJ306-XL-TVP	FAG	30	72	19
QJ307-XL-TVP	FAG	35	80	21
QJ308-XL-TVP	FAG	40	90	23
QJ244-N2-MPA	FAG	220	400	65
QJ256-N2-MPA-C3	FAG	260	480	80
QJ1096-N2-MPA	FAG	480	700	100
QJ1064-N2-MPA	FAG	320	480	74
QJ1032-N2-MPA	FAG	160	240	38
QJ1040-N2-MPA-C3	FAG	200	310	51
QJ1044-N2-MPA	FAG	220	340	56
QJ1012-XL-MPA	FAG	60	95	18
QJ1030-MPA	FAG	150	225	35
QJ260-N2-MPA	FAG	300	540	85
QJ260-N2-MPA-C3	FAG	300	540	85
QJ207-XL-MPA-C3	FAG	35	72	17
QJ1032-N2-MPA	FAG	160	240	38
QJ1038-N2-MPA	FAG	190	290	46
QJ1040-N2-MPA-C3	FAG	200	310	51
QJ1052-N2-MPA-C3	FAG	260	400	65
QJ1056-N2-MPA	FAG	280	420	65
QJ1060-N2-MPA	FAG	300	460	74
QJ1060-N2-MPA-C3	FAG	300	460	74
QJ1072-N2-MPA-C3	FAG	360	540	82
QJ1076-N2-MPA	FAG	380	560	82
QJ1244-N2-MPA	FAG	220	400	78
QJ1256-N2-MPA	FAG	280	500	90
QJ1260-N2-MPA	FAG	300	540	98
QJ1952-N2-MPA	FAG	260	360	46
QJ221-N2-MPA-C3	FAG	105	190	36
QJ264-N2-MPA	FAG	320	580	92
QJ272-N2-MPA	FAG	360	650	95
QJ205-XL-MPA-C3	FAG	25	52	15
QJ348-N2-MPA-C3	FAG	240	500	95
QJ303-XL-MPA	FAG	17	47	14
QJ305-XL-MPA-C3	FAG	25	62	17
کیو جے 310-ایکس ایل-این2-ایم پی اے	FAG	50	110	27
QJ311-XL-N2-MPA	FAG	55	120	29
QJ314-XL-N2-MPA-C3	FAG	70	150	35
QJ309-XL-TVP-C3	FAG	45	100	25
QJ312-XL-N2-MPA	FAG	60	130	31
QJ312-XL-N2-MPA-C3	FAG	60	130	31
QJ313-XL-N2-MPA	FAG	65	140	33
QJ10/56-N2-MPA	FAG	560	820	115
QJ10/63-N2-MPA	FAG	630	920	128
QJ1024-N2-MPA	FAG	120	180	28
QJ1044-N2-MPA	FAG	220	340	56
QJ1030-MPA	FAG	150	225	35
QJ1040-MPA	FAG	200	310	51
QJ1012-XL-MPA	FAG	60	95	18
QJ1068-MPA	FAG	340	520	82
QJ1068--MPA-C3	FAG	340	520	82
QJ1048-MPA	FAG	240	360	56
QJ310-XL-N2-MPA	FAG	50	110	27
QJ311-XL-N2-MPA	FAG	55	120	29
QJ340-N2-MPA-C3	FAG	200	420	80
QJ1030-N2-MPA	FAG	150	225	35
QJ1060-MPA	FAG	300	460	74
QJ1264-N2-MPA	FAG	320	580	105
QJ313-XL-N2-MPA-C2	FAG	65	140	33
QJ1088-N2-MPA	FAG	440	650	94
QJ1016-XL-MPA	FAG	80	125	22
QJ207-XL-N2-MPA	FAG	35	72	17
QJ1044-N2-MPA-C3	FAG	220	340	56
QJ1072-MPA	FAG	360	540	82
QJ340-N2-MPA	FAG	200	420	80
QJ1056-MPA	FAG	280	420	65
QJ1088-N2-MPA-C3	FAG	440	650	94
QJ1034-N2-MPA	FAG	170	260	42
QJ10/53-N2-MPA	FAG	530	780	112
QJ1072-N2-MPA	FAG	360	540	82
QJ1040-N2-MPA	FAG	200	310	51
QJ1080-N2-MPA	FAG	400	600	90
QJ210-XL-N2-MPA	FAG	50	90	20
QJ1026-N2-MPA	FAG	130	200	33

شیفلر مزید ونڈ ٹربائن گیئر باکسز ہائیڈروڈینامک سادہ بیرنگ تیار کرتا ہے۔
